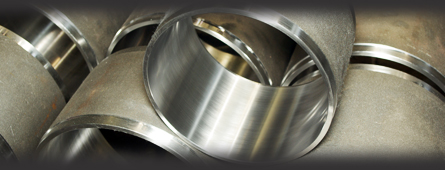

ＫＰ-Ｃ ホーニングチューブ

■ ＫＰ- Ｃ ホーニングチューブ は、東京ホーニング工業の製品です。

ＫＰ－Ｃ ホーニングチューブ（単動シリンダー）　材質： STKM 13C
● フランジ・バイパスボスなどの溶接もお受けいたします。
● 硬質クロムめっき・無電解ニッケルめっきの施工もお受けいたします。

■ 寸法表（本表中の寸法であれば、比較的早い納期が可能です。）

内　径 （mm）	外　径 （mm）	肉　厚 （mm）	長　さ （mm）	耐　圧 （ kg/cm²）
25	35	5	1000	460
30	40	5	1000	380
35	45	5	1000	330
40	50	5	2000	280
50	60	5	2000	230
60	70	5	2000	190
63	73	5	2000	180
70	80	5	2000	160
80	90	5	2000	140
90	100	5	2000	120
100	114	7	2000	160
100	120	10	2000	230
120	132	6	2000	110
120	140	10	2000	190
125	140	7.5	2000	130
130	142	6	2000	100
140	160	10	2000	160
150	165	7.5	2000	110

※上記寸法以外のものも製作いたします。
※本表に示した耐圧は原厚のものです。内径や外径を加工した場合や、
原厚より減じた場合は減圧されます。

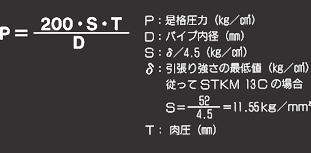

■ 耐圧計算式（日本工業規格）

※材質は機械構造用炭素鋼鋼管ＳＴＫＭ 13Ｃ
